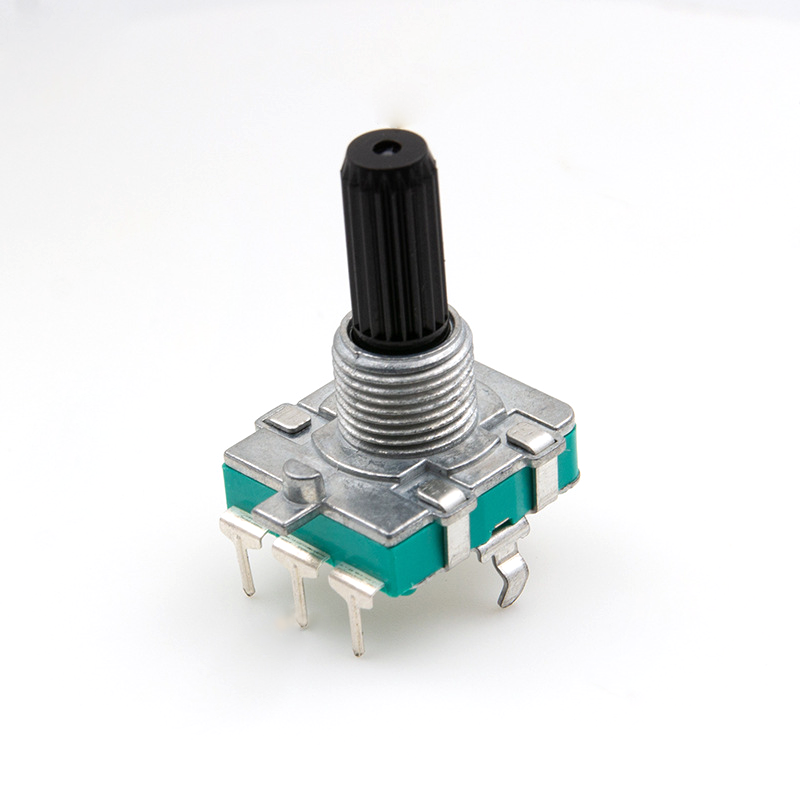

EC16 Tripod Rotary Encoder 3 Pin Half Shaft Shank (15mm,20mm)
Sipariş vermek için whatsapp üzerinden iletişime geçebilirsiniz.
Fiyatlarımıza KDV(%20) dahil değildir
EC16 Döner Enkoder, elektronik cihazlarda menü navigasyonu, ses seviyesi kontrolü ve parametre ayarı gibi işlevler için kullanılan, artımsal (incremental) tipte bir sensördür. Tripod (üç ayaklı) montaj şekli, PCB’ye kolay ve sağlam bir şekilde lehimlenmesini sağlar.
Mekanik Özellikler
Bu modelin teknik tanımlaması, özellikle fiziksel yapısına odaklanır:
-
Gövde Çapı: Genellikle 16mm (EC16 serisinin adını verir).
-
Montaj Tipi: Tripod (Üç PCB lehim ayağı, stabil montaj sağlar).
-
Şaft (Mil) Tipi: Yarım Şaft (Half-Shaft / D-Cut). Bu tip, knob (düğme) montajında dönme torkunu daha iyi iletir ve knob’un kaymasını engeller.
-
Şaft Uzunluğu: Belirtilen varyantlar 15mm ve 20mm olup, panel kalınlığına göre seçim imkanı sunar.
Çalışma Prensibi
Enkoder, mil döndürüldükçe A ve B sinyal pinlerinde bir dizi dijital darbe üretir.
-
Dönüş Yönü: A ve B sinyalleri arasındaki 90 derecelik faz farkı, mikrodenetleyici tarafından analiz edilerek milin saat yönünde mi yoksa tersine mi döndüğü tespit edilir.
-
Pozisyon/Değer: Her bir darbe çifti (A ve B) sayılır ve bu sayım (increment/decrement) sisteme değer değişikliği olarak yansıtılır.
-
Anahtar Fonksiyonu: Belirtilen 3 pinli modellerde basma düğmesi (push-switch) özelliği bulunmaz. (Basma düğmesi olan modeller genellikle 5 pinlidir: A, B, GND ve 2 adet Anahtar pini).
